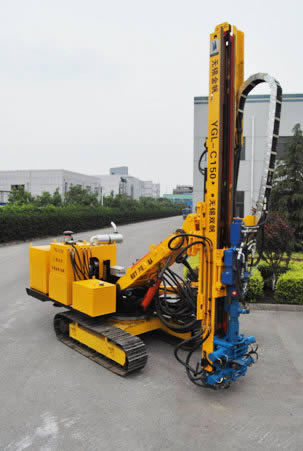

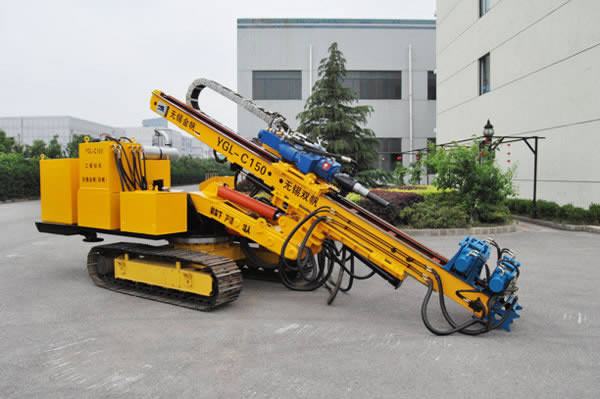

جهاز حفر الجنزير الهيدروليكي (Impact Top Drive)

التطبيقات
إن جهاز حفر الجنزير الهيدروليكي (Impact Top Drive) YGL-C150 هو مستخدم واسع لحفر سكيب الأنبوب في موقع بناء النفق، حفر ثقب الحقن، ولبناء ثقب التصريف وثقب الإرساء السابق الإجهاد ذي الطن الكبير في المشاريع الهندسية الجيوتقنية، مثل ثقب الحفر على المنحدر الجانبي للسدود، السكك الحديدية، الطرق السريعة الخ. بالإضافة إلى ذلك، جهاز الحفر هذا مثالي لبناء ثقب GSHP، بير المياه، ثقب استكشاف المياه وثقب الحفر لمشاريع التجنب من كارثة البر وانهيار الحجر.

الميزات

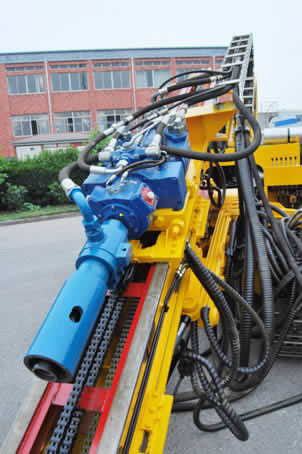

1. إن جهاز حفر الجنزير الهيدروليكي هذا مجهز مع رأس الطاقة الدوراني الهيدروليكي المستورد الألماني، مما يحقق حفر الثقب المتعدد الزوايا ويضمن أداء المعدات الموثوق به.
2. لا ينتج هذا الجهاز تلوث الغبار ولا يحتاج إلى الضاغط الهوائي أثناء حفر في المنطقة الأرضية غير المتماسكة، طبقة الحصى وطبقة الشظية الحجرية.
3. تضمن تكنولوجيا حفر (casing) السرعة العالية لبناء الثقب، لذا نتمكن من انتهاء من مشاريع الحفر في أقرب وقت ممكن.
4. في ما يتصل بحالات الأرض المعقدة، جهاز حفر الجنزير الهيدروليكي يتمكن من استخدام أسلوب الحفر بالأنبوب المزدوج الدوراني، مما يضمن الثقب المستقر.
5. جهاز حفر الجنزير الهيدروليكي (Impact Top Drive) هو قابل للتطبيق لأساليب الحفر المختلفة، وهو مثالي لحالات الأرض المختلفة، خصوصا للمنطقة الأرضية غير المتماسكة، طبقة الحصى وطبقة الشظية الحجرية.

المواصفات

جهاز حفر الجنزير الهيدروليكي ( Impact Top Drive )
YGL-C150
الوزن الكامل kg 7500
الارتفاع * العرض * الطول ( نوع العمل) mm 6100×2100×2350
درجة الحرارة البيئية -10~38
العمق لثقب الحفر m 150~80
القطر لثقب الحفر mm 130~250
النطاق لزاوية الثقب -90~15
النطاق للحفر الأفقي mm 2050~3050
رأس الطاقة ( المستورد الألماني) الوحدة معياري سرعة الدوران
سرعة الاخراج Ⅰ rpm 32 60
عزم الدوران للاخراج Ⅱ N.m 9000 7500
سرعة الاخراج Ⅱ rpm 64 120
عزم الدوران للاخراج Ⅱ N.m 4500 3500
مطرقة الصدمة

الصدمة N.m 400
تردد الصدمة Min-1 1800
التغذية لرأس الطاقة
مسافة التغذية mm 3500
قوة الدفع kN 45
قدرة الرفع kN 60
الصاري
الشوط الجانبي mm 400
النطاق لزاوية التأرجح ° -30~90 أو -90~30
نوع الطاقة
محرك الديزل Cummins
الطاقة kW 75
سرعة الدوران rpm 2000
سعة الوقود L 150
هيكل الجنزير
PD135
العرض لهيكل الجنزير mm 400
الضغط الأرضي MPa < 0.05
نطاق الدوران للمنصة ° -30 ~ 90 يمين أو -90~30
قدرة الصعود ° ≤20

جهاز حفر الجنزير الهيدروليكي (Impact Top Drive) قابل للتجهيز مع
1. الونش الهيدروليكي
2. مضخة الوحل أو المضخة الطاردة من المركز

تحتفظ Jinfan بالحق في تعديل المواصفات المذكورة بدون إشعار مسبق.

شروط التجارة
1. MOQ: عدد 1
2. دورة التسليم: 0-7 أشهر
3. ميناء الشحن: Wuxi / Shanghai
4. شروط الدفعة: الدفع عند التسليم
5. الأسواق الدولية: الولايات المتحدة، المكسيك، البرازيل، كولومبيا، سنغافورة، ماليزيا، اندونيسيا، استراليا، روسيا، أوكرانيا، قيرغيزستان، ألمانيا، فرنسا، المغرب، أرمينيا، عمان، تنزانيا، سريلانكا، الهند، بنغلاديش، باكستان، الكونغو، السودان الخ.

تعتبر Jinfan شركة متخصصة تصنع جهاز حفر الجنزير الهيدروليكي (Impact Top Drive) في الصين. بالإضافة إلى حفارة الجنزير الهندسية، نقدم جهاز الحفر لاستكشاف، جهاز حفر التجويفات، جهاز حفر الجنزير للحرارة الجوفية، جهاز الحفر الهندسي، جهاز الحفر بالحقن الدفقي الخ.
