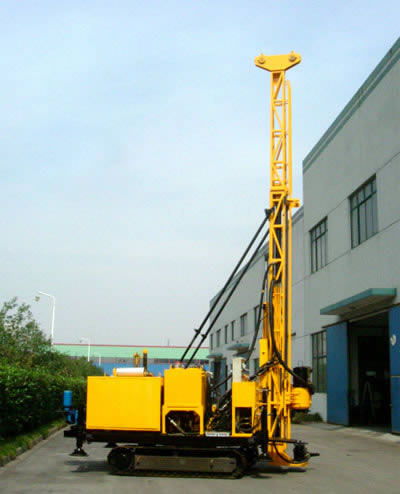

جهاز حفر التجويفات الهيدروليكي

جهاز حفر التجويفات الهيدروليكي

التطبيقات
إن جهاز حفر التجويفات الهيدروليكي YDX-300 مناسب لحفر تجويفات الماس العادية في مجالات الاستكشاف الجيولوجية، مثل استكشاف المنجم المعدني وغير المعدني، مجال الفحن والمجال الغاز الخ. هذا المنتج يتمكن من حفر الثقب من الشكل العمودي إلى زاوية الارتفاع من خلال الأشكال المختلفة التي تشمل التشكيل المكسور و الصلب أو المرن بأساليب الحفر الرطب، الجاف وغيرها.

الميزات
1. معدات الحفر هذه متميزة بنطاق واسع من سرعة الدوران، يمكن تعديل السرعة العالية أو المنخفضة، وهي مناسبة لأساليب الحفر المختلفة مثل حفر مثقاب الكربيد وحفر مثقاب الماس الخ.
2. مع التشغيل الهيدروليكي، يتميز جهاز الحفر هذا بتعديل السرعة السهل، قدرة الحفر الممتازة، الاستعمالات الكثيرة، حفر الثقب السريع وكفاءة العمل العالية، خصوصا باستخدام أسلوب حفر تجويف خط الأسلاك.
3. نحن قادرون على تقديم جهاز حفر التجويفات الهيدروليكي بالأشكال المختلفة، مثل تركيب الانزلاق، تركيب المقطورة وتركيب الجنزير لاختيار.
يتميز تركيب الانزلاق بالتحركية الممتازة، الحجم الصغير، الوزن الخفيف، التركيب والتفكيك السهل والنقل المريح. إنه مناسب لعملية التحكم السلكي عن بعد.
جهاز الحفر بنوع المقطورة والجنزير متميز بأحسن تحركية وقدرة نقل بالمقارنة مع نوع الانزلاق، والمعدات بنوع الجنزير تتمكن من توضيع مركز الثقب بدقة.
4. المجموعة من أجهزة التوزين الاختيارية متوفرة لتحكم الحفر بدقة، مثل مقياس الضغط، مقياس ضغط النفط، مقياس سرعة الدوران وسرعة التغذية الخ.
5. إن جهاز حفر التجويفات الهيدروليكي هذا مجهز مع المكونات الهيدروليكية من الماركات المشهورة الدولية، مثل المحرك الهيدروليكي، المضخة الهيدروليكية وصمام التشغيل الخ. إنه يضمن أداء المعدات الموثوق به وعمر الخدمة الطويل.

المواصفات

1. نطاق العمل
1). عمق الحفر مع قطر العمود NQ: 300 m
2). عمق الحفر مع قطر العمود BQ: 400 m
2. رأس الطاقة
1). سرعة الدوران / عزم الدوران ( محرك الديزل)
1.1). عزم الدوران/ سرعة الدوران:
120-160 Rpm / 2150-1560 Nm
1.2). عزم الدوران/ سرعة الدوران:
230-310 Rpm / 1120-740Nm
1.3). عزم الدوران/ سرعة الدوران:
80-650 Rpm / 560-350Nm
1.4). عزم الدوران/ سرعة الدوران:
900-1150 Rpm / 310-200 Nm
2). مسافة التغذية: 1800 أو 3500 mm
3). قوة الدفع: 35 kN
4). قدرة الرفع: 50 kN
3. الونش الهيدروليكي
قدرة الرفع للونش الرئيسي: 32 KN
قدرة الرفع لونش خط الأسلاك: 12 KN
4. ارتفاع الصاري (الرافعة) ( من القمة إلى الأرض):
(3500mm شوط التغذية )8.5m
5. الطاقة
محرك الديزل: 75kw / 2200rpm
الموتور الكهربائي: 30 kW / 1500rpm
6. الوزن الكامل للجهاز
الوزن الكامل لـ YDX-300L ( تركيب الجنزير):
حوالي 5000kg
الوزن الكامل لـ YDX-300T ( تركيب المقطورة):
حوالي 3100kg
7. مضخة الوحل ( اختياري): BW-150
8. الهيكل لجهاز الحفر: تركيب الانزلاق/ المقطورة/ الجنزير
( وفقا لمتطلبات الزبائن)

شروط التجارة
1. MOQ: عدد 1
2. دورة التسليم: 0-7 أشهر
3. ميناء الشحن: Wuxi / Shanghai
4. شروط الدفعة: الدفع عند التسليم
5. الأسواق الدولية: الولايات المتحدة، المكسيك، البرازيل، كولومبيا، سنغافورة، ماليزيا، اندونيسيا، استراليا، روسيا، أوكرانيا، قيرغيزستان، ألمانيا، فرنسا، المغرب، أرمينيا، عمان، تنزانيا، سريلانكا، الهند، بنغلاديش، باكستان، الكونغو، السودان الخ.

تعتبر Jinfan شركة محترفة تصنع جهاز حفر التجويفات الهيدروليكي في الصين. بالإضافة إلى جهاز حفر التجويفات، نقدم حفارة البئر، جهاز الحفر لاستكشاف، جهاز الحفر الهندسي، حفارة الجنزير، جهاز الحفر بالحقن الدفقي الخ.
